用途：
本系列產品是一種機電轉換裝置，在直流12V/24V的電液比例控制系統中與比例控制放大器配套使用，平行替代SUN 型PRDM比例溢流閥。電磁鐵輸出力通過負載彈簧轉換成位移，實現電流-力-位移線性轉換，采用中心螺紋固定電磁鐵，更換電磁鐵線圈時無需拆卸液壓裝置，可任意方向安裝，電磁線圈絕緣等級為H級，可承受210bar 壓力，防護等級IP67，IP69K，該型電磁鐵適用于工程環境。
主要技術參數
型號 | GP37-S-R | |
適用環境(jing)溫度 (℃) | -20~+70 | |
有效行程 (mm) | 2 | |
全行程 (mm) | 2.7±0.25 | |
建議使用行程范圍 (mm) | 0.5~1.5 | |
額定吸力 (N) | 50 | |
力滯環 (%) | ≤4 | |
電流滯環 (%) | ≤3 | |
重復精度 (%) | ≤1 | |
電源電壓 (V) | 24 | 12 |
額定電流 (A) | 0.6 | 1.2 |
*大電流 (A) | 0.68 | 1.36 |
額定(ding)電阻20℃ (Ω) | 22.7 | 5.5 |
額定功率 (W) | 8.2 | 8 |
*大功(gong)率 (W) | 16 | 15.3 |

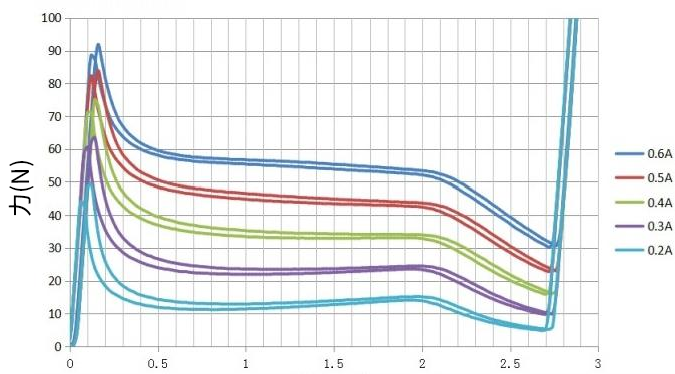

穩態行程-力特性曲線
24V 示例
位移(mm)

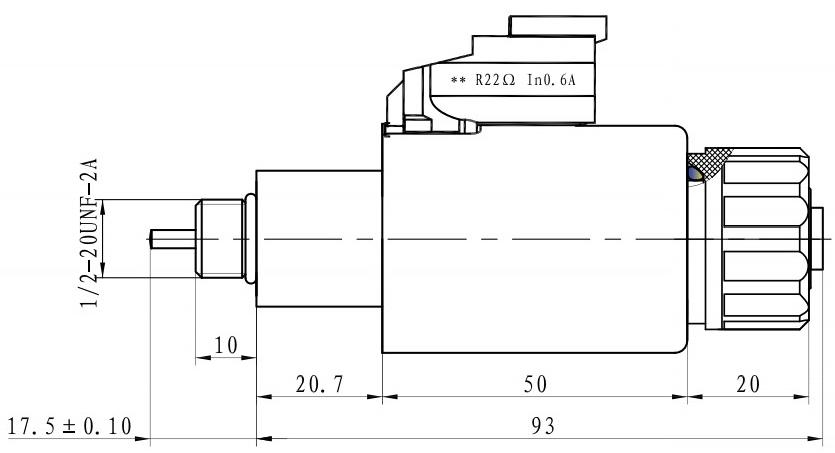

外形及安裝尺寸
使用注意事項
● 電(dian)磁鐵插(cha)座標準(zhun)：DT04 -2P。
● 電(dian)氣控(kong)制系統與(yu)電(dian)磁(ci)鐵(tie)連接部(bu)分之間(jian)應設有過流保(bao)護裝置，以免非(fei)正(zheng)常情(qing)況(kuang)下，燒毀(hui)電(dian)磁(ci)鐵(tie)及(ji)您的電(dian)控(kong)元件。
● 液壓(ya)系統(tong)工作介(jie)質為礦物油，磷酸脂油。
● 電磁鐵為連續工(gong)作制(zhi)。
樣本說明
● 對超出(chu)本(ben)樣本(ben)要求的應用場合，請詢問本(ben)公司。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力
