用途：
本系列產(chan)品是一種機電轉(zhuan)換裝置，在直流(liu)12V/24V/48V/80V的電液比(bi)例控制(zhi)系統中(zhong)與比(bi)例控制(zhi)放大器配套使用，可平行替代進口(kou)用于叉車多(duo)路閥。電磁(ci)鐵(tie)輸(shu)出力(li)通過負載彈簧轉(zhuan)換成位移，實現電流(liu)-力(li)-位移線性轉(zhuan)換，采用中(zhong)心(xin)螺紋固(gu)定電磁(ci)鐵(tie)，更換電磁(ci)鐵(tie)線圈時無(wu)需(xu)拆卸液壓裝置，可任(ren)意(yi)方(fang)向(xiang)安(an)裝，電磁(ci)線圈絕(jue)緣等(deng)級(ji)為H級(ji)，可承受210bar壓力(li)，防護等(deng)級(ji)IP66，該型電磁(ci)鐵(tie)適用于叉車環境。
主要技術參數
型號 | EP45-N | |||
適用環境溫度 (℃) | -30~+50 | |||
有效行程 (mm) | 2.8 | |||
全行程 (mm) | 7 | |||
建議使(shi)用行程范圍(wei) (mm) | 0.3~2.7 | |||
額定吸力 (N) | 60 | |||
力滯環 (%) | ≤5 | |||
電流滯環 (%) | ≤5 | |||
重復精度 (%) | ≤1 | |||
額定電壓 (V) | 12 | 24 | 48 | 80 |
*大電流 (A) | 2 | 1 | 0.5 | 0.37 |
額定電阻20℃ (Ω) | 4.77 | 18 | 42 | 77.3 |

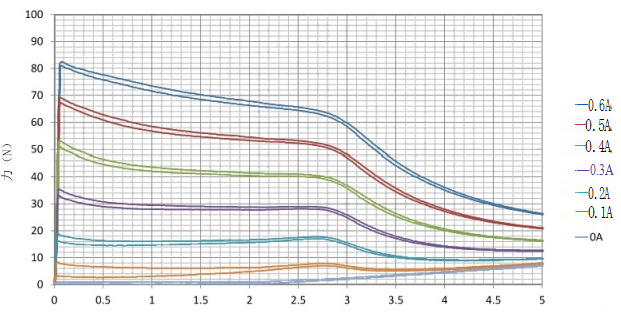

穩態行程-力特性曲線
48V 示例
位移(mm)

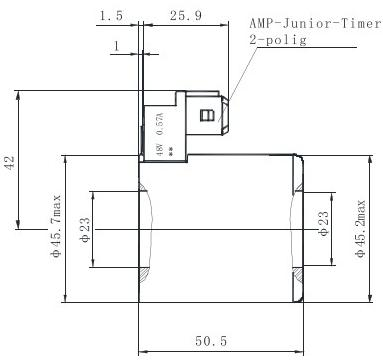

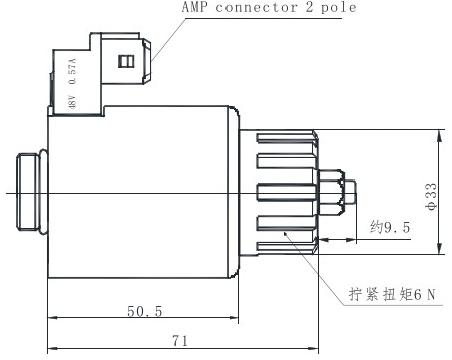

外形及安裝尺寸

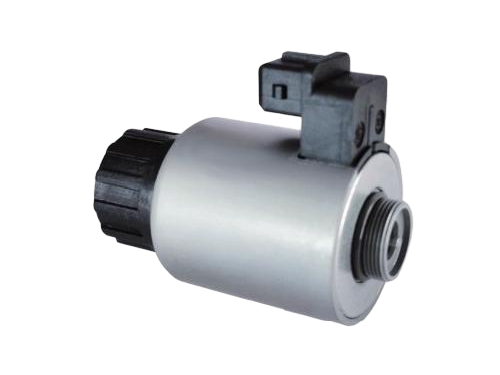

產品外形
線圈外形
磁芯管外形
使用注意事項
● 電磁鐵插頭標準：282190-1。
● 電氣(qi)控制系(xi)統(tong)與電磁鐵連接部分之(zhi)間應設有過流保護裝置，以免非正常情(qing)況下，燒(shao)毀電磁鐵及您的電控元件。液(ye)壓系(xi)統(tong)工。
● 作介質(zhi)為(wei)礦物油，磷酸脂油。
● 電磁鐵為連續工作制。
樣本說明
● 對超(chao)出本樣本要求(qiu)的應用場合(he)，請詢問本公司。
● 特(te)性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
