用途：
本(ben)系(xi)列產品(pin)應用(yong)于電(dian)(dian)液(ye)比(bi)例控(kong)(kong)制(zhi)系(xi)統中，與比(bi)例控(kong)(kong)制(zhi)放大器配套(tao)使用(yong)，共同控(kong)(kong)制(zhi)力士樂(REXROTH)型十通(tong)徑(jing)螺(luo)紋比(bi)例閥(fa)。在(zai)額(e)定(ding)行程及額(e)定(ding)電(dian)(dian)流范(fan)圍(wei)(wei)內(nei)，其(qi)輸出(chu)(chu)力與輸入電(dian)(dian)流成(cheng)比(bi)例，通(tong)過內(nei)置(zhi)反力彈簧，改變了輸出(chu)(chu)力的(de)特性，使系(xi)統輸出(chu)(chu)壓力更加(jia)穩(wen)定(ding)。輸入電(dian)(dian)流在(zai)額(e)定(ding)范(fan)圍(wei)(wei)內(nei)的(de)無級(ji)調節，可實現液(ye)壓系(xi)統執行機構(gou)在(zai)額(e)定(ding)范(fan)圍(wei)(wei)內(nei)的(de)無級(ji)調速和遠距離控(kong)(kong)制(zhi)。
GP63 系列主要技術參數
型號 | GP63-S-A | GP63-S-B | GP63-S-C | GP63-S-D |
額定電流 (A) | 3.3 | 2.6 | 2.5 | 3.3 |
常態電阻20℃ (Ω) | 2 | 4.1 | 3.7 | 2 |
額定吸力 (N) | 170 | 170 | 160 | 170 |
額定行程 (mm) | 4 | 4 | 4 | 4 |
全行程 (mm) | ≥8 | ≥9 | ≥9 | ≥8 |
力滯環 (%) | ≤5 | ≤5 | ≤5 | ≤5 |
電流滯環 (%) | ≤3 | ≤3 | ≤3 | ≤3 |
重復精度 (%) | ≤1 | ≤1 | ≤1 | ≤1 |
承受靜態油壓 (MPa) | 21 | 21 | 21 | 21 |
工作油溫 (℃) | -20～+70 | -20～+70 | -20～+70 | -20～+70 |
外殼防護等級 | IP65 | IP65 | IP65 | IP65 |
電源聯結方式 | 插頭式 | 接線盒式 | ||
帶位移傳感器螺紋比例電磁鐵主要技術參數
型號 | GP63-S-BIW | GP63-S-CIW |
額定電流 (A) | 2.6 | 2.5 |
常態(tai)電阻(zu)20℃ (Ω) | 4.1 | 3.7 |
額定吸力 (N) | 170 | 160 |
額定行程 (mm) | 4 | 4 |
全行程 (mm) | ≥9 | ≥9 |
力滯環 (%) | ≤5 | ≤5 |
電流滯環 (%) | ≤3 | ≤3 |
重復精度 (%) | ≤1 | ≤1 |
承受靜態油(you)壓 (MPa) | 21 | 21 |
工作油溫 (℃) | -20～+70 | -20～+70 |
外殼防護等級 | IP65 | IP65 |
電源聯結方式 | 插頭式 | 接線盒式 |

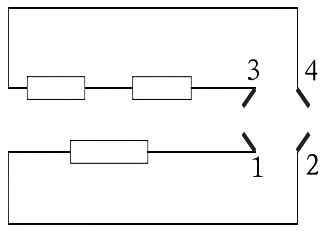

傳感器插頭連線標記
外形及安裝尺寸

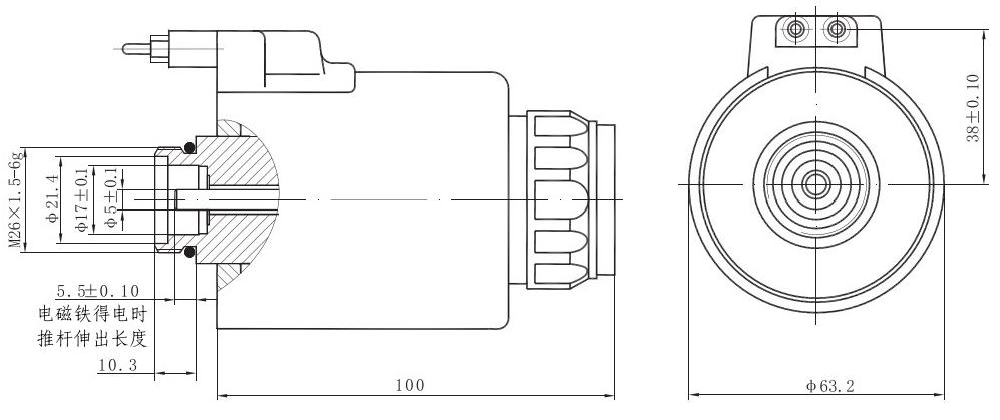

GP63接線盒式

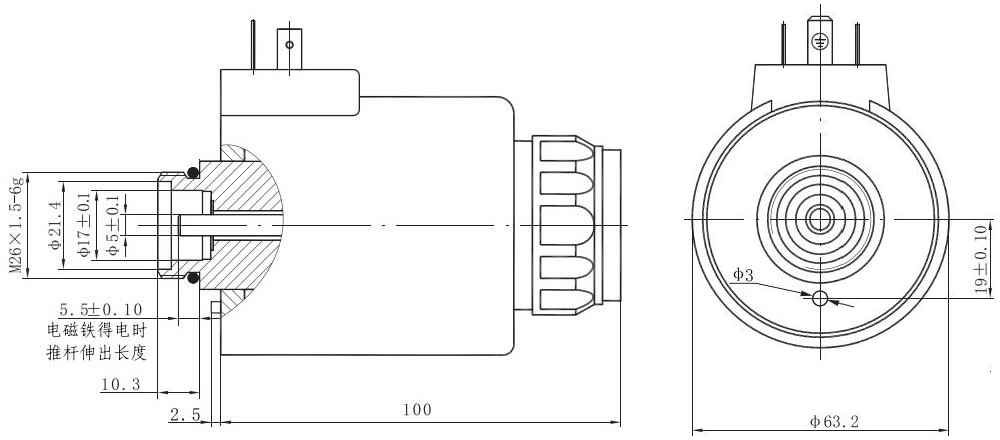

GP63插頭式

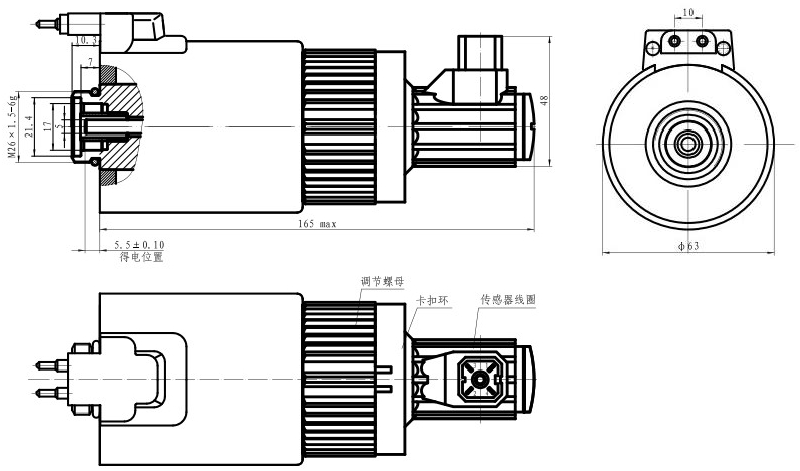

GP63系列帶反饋接線盒式

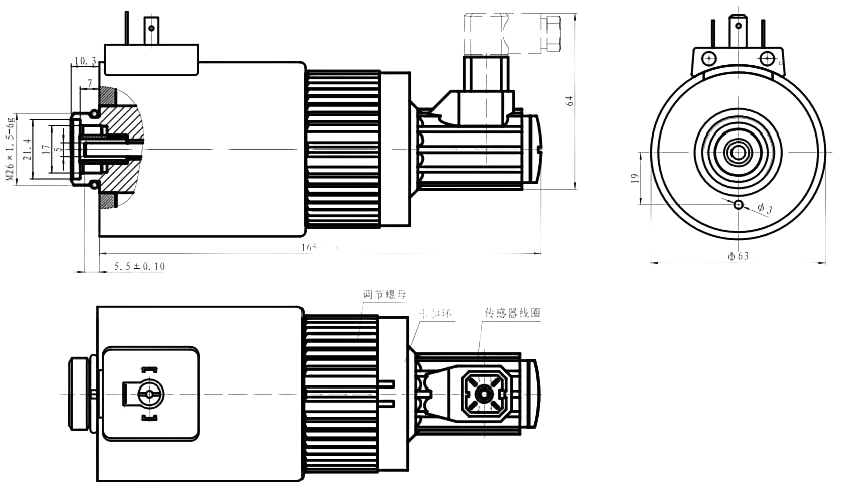

GP63系列帶反饋插頭式
使用注意事項
● 電氣(qi)控(kong)制系(xi)統與電磁鐵連接部分之間應設置過流保(bao)護，以免非正(zheng)常(chang)情況下，燒毀電磁鐵及您(nin)的電控(kong)元件。
● 手動操作按鈕是供(gong)在安裝調(diao)試、維修或緊急(ji)情況下使用的。
樣本說明
● 如顧客有(you)不同的(de)需要(yao)，在電(dian)磁(ci)鐵性能不變(bian)的(de)情況(kuang)下，電(dian)磁(ci)鐵與(yu)閥體的(de)聯結尺(chi)寸、電(dian)源(yuan)連(lian)接方(fang)式、推桿(gan)伸出(chu)長(chang)度可以根(gen)據要(yao)求調整。
