用途：
本(ben)系列產品是一(yi)種機電(dian)轉換(huan)(huan)裝(zhuang)置(zhi)，在(zai)額(e)定(ding)行(xing)程及額(e)定(ding)電(dian)流(liu)范(fan)(fan)圍(wei)(wei)內(nei)，其輸(shu)出力及位移與(yu)輸(shu)入(ru)(ru)電(dian)流(liu)成正比，輸(shu)入(ru)(ru)力在(zai)額(e)定(ding)行(xing)程內(nei)恒定(ding)不變，輸(shu)入(ru)(ru)電(dian)流(liu)在(zai)額(e)定(ding)范(fan)(fan)圍(wei)(wei)內(nei)無(wu)(wu)級調節，可實現液(ye)壓(ya)系統執行(xing)機構在(zai)額(e)定(ding)范(fan)(fan)圍(wei)(wei)內(nei)的無(wu)(wu)級調速、換(huan)(huan)向和遠程控制。
主要技術參數
型號 | GRF45-4-A | ||
額定行程 (mm) | 3 | ||
全行程 (mm) | ≥6 | ||
額定電流 (A) | 0.8 | 1.6 | 2.6 |
額定吸力 | ≥75 | ||
常態電阻20℃ | 21 | 5.5 | 2.2 |
力滯環 (%) | ≤4% | ||
承受靜態油壓 | 21Mpa | ||
外殼防護等級 | IP65/IP67 | ||
電源接線方式 | DIN/DT | ||

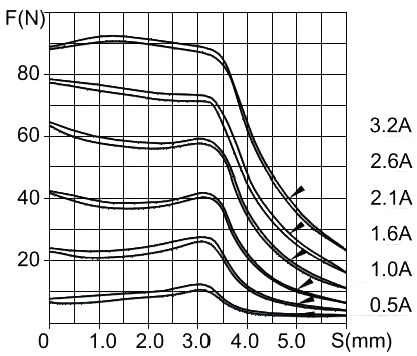

穩態行程-力特性曲線
位移(mm)

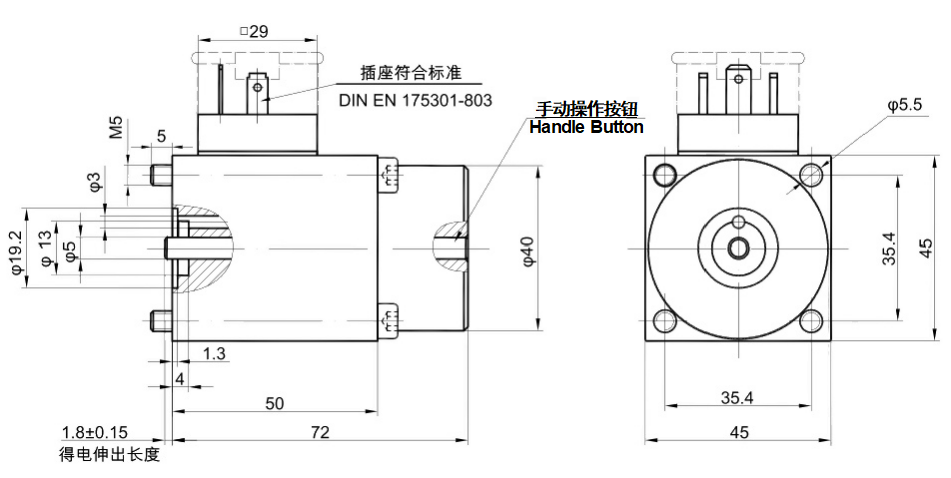

外形及安裝尺寸
使用注意事項
● 電磁鐵采用符合ISO4400標準的(de)插座。
● 電氣控制系統與(yu)電磁鐵(tie)連接部分之間(jian)應設有過流(liu)保護裝置，以免(mian)非正常情況下(xia)，燒毀電磁鐵(tie)及您的電控元件。
● 液(ye)壓系統(tong)工作介質(zhi)為礦物油，磷酸(suan)脂油。
● 電磁(ci)鐵為連續工作(zuo)制。
樣本說明
● 對超出本(ben)樣本(ben)要求的應用場合，請(qing)詢問(wen)本(ben)公司。
● 特性(xing)曲線僅供參(can)考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
