用途：
本系列產(chan)品是一種機(ji)電轉(zhuan)換(huan)裝置，在(zai)(zai)直(zhi)流(liu)(liu)12V/24V的電液比例控(kong)制系統(tong)中(zhong)與(yu)比例控(kong)制放大器配套使用(yong)，共同作用(yong)于HAWE型(xing)負載敏感(gan)比例多(duo)路閥。在(zai)(zai)額定(ding)(ding)(ding)行程及(ji)額定(ding)(ding)(ding)電流(liu)(liu)范圍內，其輸(shu)(shu)(shu)出力及(ji)位(wei)移(yi)與(yu)輸(shu)(shu)(shu)入電流(liu)(liu)成比例，輸(shu)(shu)(shu)出力在(zai)(zai)額定(ding)(ding)(ding)行程內恒定(ding)(ding)(ding)不變，輸(shu)(shu)(shu)入電流(liu)(liu)在(zai)(zai)額定(ding)(ding)(ding)范圍內的無級調節，可實現液壓(ya)系統(tong)執行機(ji)構在(zai)(zai)額定(ding)(ding)(ding)范圍內的無級調速、換(huan)向(xiang)和(he)遠程控(kong)制。
主要技術參數
型號 | DP3049-3-A | |
額定電壓 (V) | 24V | 12V |
適用環境溫度 (℃) | -30~+60 | |
有效行程 (mm) | 1.2 | |
全行程 (mm) | ≥1.7 | |
建(jian)議使用行程范(fan)圍 (mm) | 0.2~1.0 | |
額定吸力 (N) | 21 | |
力滯環 (%) | ≤5 | |
電流滯環 (%) | ≤6.5 | |
額定電流 (A) | 0.63 | 1.26 |
*大電流 (A) | 0.88 | 1.76 |
額定(ding)電阻20℃ (Ω) | 27 | 6.7 |
額定功率 (W) | 10.8 | 10.6 |
*大功率 (W) | 21.2 | 21.5 |
防護等級 | IP65 | |

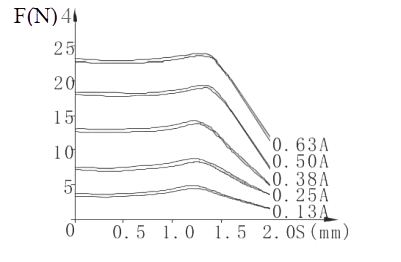

穩態行程-力特性曲線
24V 示例

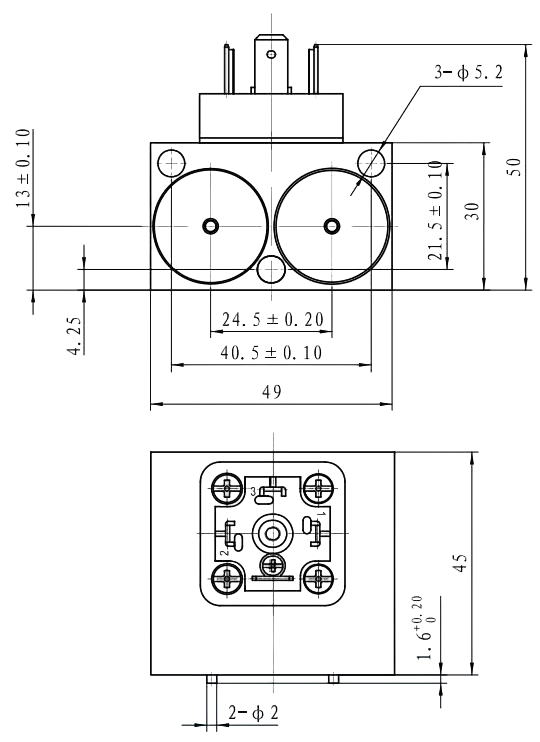

外形及安裝尺寸
使用注意事項
● 電磁鐵(tie)采(cai)用符合ISO4400標準的(de)插座。
● 電氣控制系統(tong)與電磁鐵連接部分之(zhi)間(jian)應設有(you)過(guo)流保護裝置，以免非正常情況下，燒毀電磁鐵及(ji)您的電控元件。
● 液(ye)壓系統工作(zuo)介質(zhi)為(wei)礦物油，磷酸脂油。
● 電磁鐵為(wei)連續工作制(zhi)。
樣本說明
● 對超出本(ben)樣本(ben)要求的應用(yong)場合，請詢問(wen)本(ben)公司。
● 特性曲線(xian)僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
