用途：
本系列(lie)電磁(ci)鐵適用于單(dan)相橋式全波(bo)整流(liu)的(de)(de)直流(liu)電源，電壓至220V的(de)(de)控制電路中，作(zuo)為液壓電磁(ci)換向閥的(de)(de)動(dong)力(li)元(yuan)件。可配套于德國力(li)士樂 (REXROTH) 六、十通徑螺紋聯結電磁(ci)換向閥。
正常工作條件
● 可(ke)任意方(fang)向安(an)裝。
● 使用環境中應(ying)無足以腐蝕金屬和破壞絕緣(yuan)的氣體和塵埃。否則(ze)，可能影響(xiang)產品壽(shou)命(ming)。
● 電磁鐵適合(he)長(chang)期工作(zuo)(zuo)制、斷續周期工作(zuo)(zuo)制。
● 電(dian)源電(dian)壓(ya)的合理波動范圍為85%-110% (特殊(shu)要求可(ke)訂貨時提出)。
● 外(wai)殼防護等級為IP65。
主要技術參數
型號 | MFZ12-25YC | MFZ12-37YC | MFZ12-90YC |
額定電壓 (V) | 1224110220 | 1224110220 | 1224110220 |
額定吸力 (N) | ≥25 | ≥37 | ≥90 |
額定行程 (mm) | 2.8 | 2.8 | 4 |
全行程 (mm) | ≥6.1 | ≥6.1 | ≥9 |
消耗功率 (W) | ≤26 | ≤30 | ≤36 |
承受(shou)靜態油壓 (MPa) | 21 | 21 | 21 |
操(cao)作頻率 (T/h) | 12000 | 12000 | 12000 |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 額定吸力(N) | 濕式 |
MF | Z | 12 | 25/37/90 | YC |

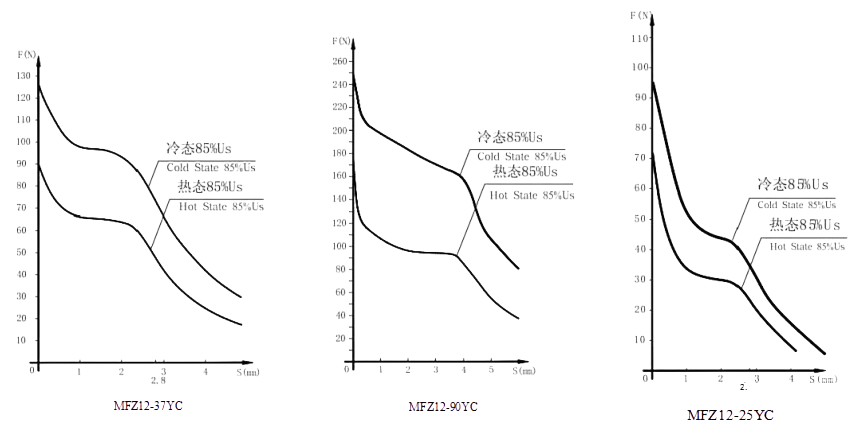

穩態行程-力特性曲線
外形及安裝尺寸

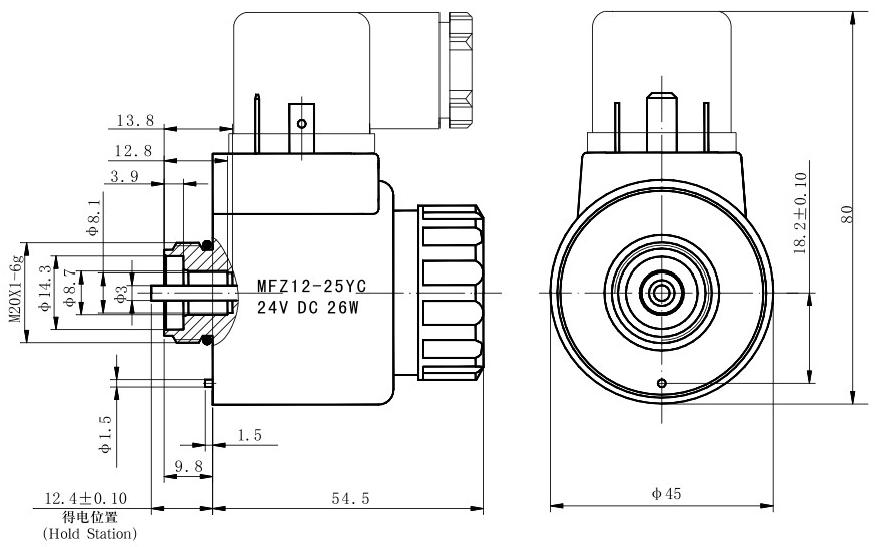

MFZ12-25YC

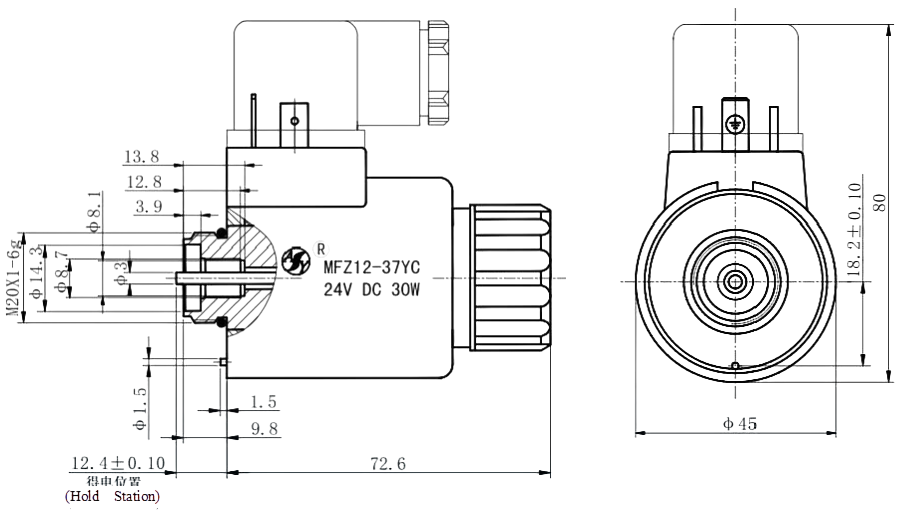

MFZ12-37YC

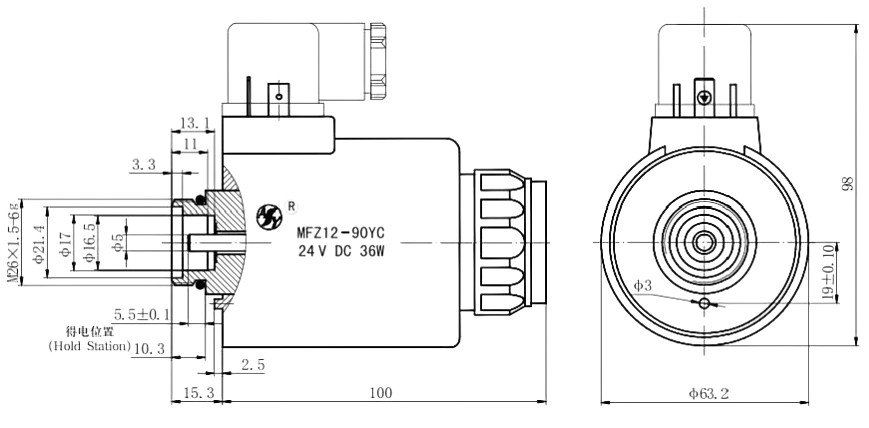

MFZ12-90YC
使用注意事項
● 電(dian)磁鐵采(cai)用(yong)符(fu)(fu)合ISO4400標(biao)準的插(cha)座。有帶(dai)指(zhi)示燈(deng)、不帶(dai)指(zhi)示燈(deng)兩(liang)種規(gui)格(ge)，您可以根據需要(yao)進行選擇。帶(dai)指(zhi)示燈(deng)插(cha)座的電(dian)壓(ya)規(gui)格(ge)必須與(yu)電(dian)磁鐵本體(ti)電(dian)壓(ya)規(gui)格(ge)相符(fu)(fu)。
● 電(dian)磁鐵的手(shou)(shou)動(dong)推(tui)桿(gan)用于(yu)在調試時或緊急情況下，進行(xing)手(shou)(shou)動(dong)控制。但當系統背(bei)壓較高，調節困難時，請使用十字螺絲刀緩推(tui)手(shou)(shou)動(dong)推(tui)桿(gan)，不宜使用沖擊力，以(yi)免破壞手(shou)(shou)動(dong)推(tui)桿(gan)和(he)導向內孔表面，造成電(dian)磁鐵漏油(you)或不能復位。
● 當(dang)雙向使用電(dian)磁(ci)鐵時，一定要保證兩個(ge)電(dian)磁(ci)鐵不能(neng)同時通電(dian)，以(yi)免(mian)電(dian)磁(ci)閥不能(neng)正常(chang)工作。
● 電氣控制系統與電磁鐵連接部分之間應(ying)設有過流保護裝置，以免在非正常(chang)情(qing)況下，燒毀電磁鐵及您的電控元件。
● 當(dang)電(dian)源為交流時，可以選用(yong)MFB12-YC交流本(ben)整型電(dian)磁鐵，其(qi)性能(neng)和(he)MFZ12-YC完全相同。
樣本說明
● 如顧客有(you)不(bu)同的(de)需(xu)要，在電磁鐵(tie)性能不(bu)變的(de)情況下(xia)，電磁鐵(tie)與閥體的(de)聯結尺寸、推桿伸出長度及工作電源電壓可以根據要求調整(zheng)。
● 特性曲線僅(jin)供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
