用途：
本(ben)系(xi)列電磁鐵適用(yong)于(yu)(yu)直流(liu)電源的(de)(de)控(kong)制電路中，作為液壓電磁換向(xiang)閥的(de)(de)動(dong)力元件。可(ke)配套于(yu)(yu)日本(ben)油研(YUKEN)系(xi)列的(de)(de)六通螺紋(wen)聯(lian)接的(de)(de)電磁換向(xiang)閥。
正常工作條件
● 可任意方向安裝(zhuang)。
● 使用環境中應無(wu)足(zu)以腐蝕金屬(shu)和破壞絕緣的氣體和塵埃。否(fou)則，可能(neng)影響產品壽命。
● 電磁鐵適合(he)長期(qi)工作制、斷續周期(qi)工作制。
● 電源電壓的合理波動(dong)范圍為85%-110%(特殊要求可訂貨時提出(chu))。
● 外殼防護等級為IP65。
主要技術參數
型號 | MFZ18-20YC | MFZ18A-20YC |
額定電壓 (V) | 1224 | 1224 |
額定吸力 (N) | ≥20 | ≥20 |
額定行程 (mm) | 3 | 3 |
全行程 (mm) | ≥6 | ≥6 |
消耗功率 (W) | 30 | 30 |
承受(shou)靜(jing)態油(you)壓 (MPa) | 21 | 21 |
操作(zuo)頻(pin)率 (T/h) | 12000 | 12000 |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 額定吸力(N) | 濕式 |
MF | Z | 18/18A | 20 | YC |

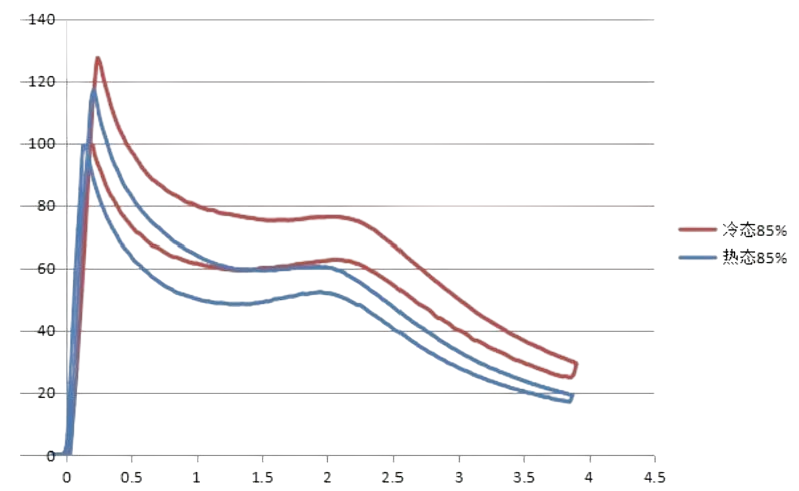

穩態行程-力特性曲線
外形及安裝尺寸

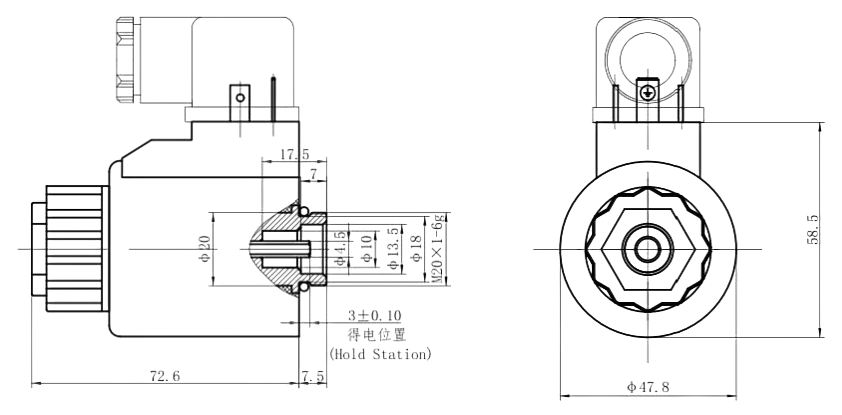

MFZ18-20YC

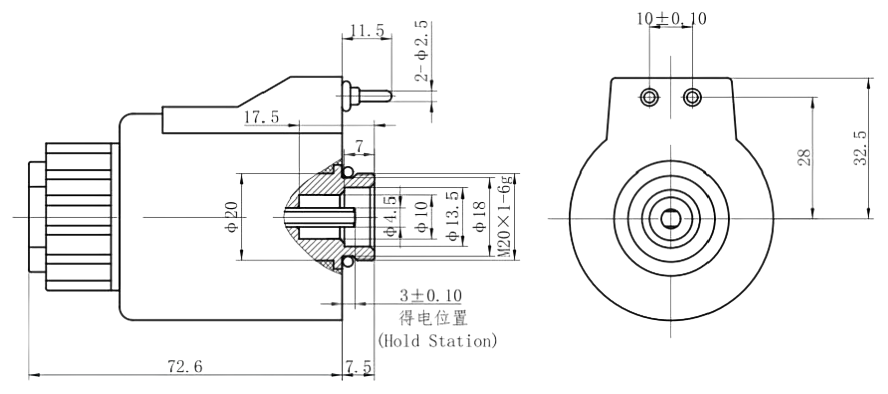

MFZ18A-20YC
使用注意事項
● 電磁鐵(tie)(tie)的手(shou)動(dong)(dong)推(tui)桿(gan)用于在調試時(shi)或緊急(ji)情(qing)況下，進行手(shou)動(dong)(dong)控制。但(dan)當系統背壓較高，調節困難時(shi)，請使用十字螺絲刀緩推(tui)手(shou)動(dong)(dong)推(tui)桿(gan)，不宜使用沖擊力，以(yi)免破壞手(shou)動(dong)(dong)推(tui)桿(gan)和(he)導向(xiang)內(nei)孔(kong)表面，造成電磁鐵(tie)(tie)漏油或不能復位。
● 電氣控制系統(tong)與電磁鐵(tie)連接部分(fen)之間應設(she)有(you)過(guo)流(liu)保護(hu)裝置，以免非正常(chang)情況下(xia)，燒毀電磁鐵(tie)及(ji)您的電控元(yuan)件。
樣本說明
● 如顧客有(you)不(bu)同的需要(yao)，在電(dian)(dian)磁鐵(tie)性能不(bu)變(bian)的情況下(xia)，電(dian)(dian)磁鐵(tie)與(yu)閥體的聯結尺寸、推桿伸出長度及工作電(dian)(dian)源電(dian)(dian)壓可以根據要(yao) 求(qiu)調(diao)整。
● 特性(xing)曲線僅供參考。
