用途：
本系列產品(pin)是一種機電(dian)(dian)轉換裝(zhuang)置，在直流(liu)24V的電(dian)(dian)液比(bi)例控(kong)制(zhi)系統中與(yu)比(bi)例控(kong)制(zhi)放大器(qi)配(pei)套使用，可平行替代進(jin)口(kou)用于(yu)多款液壓泵、液壓馬(ma)達。可任意方向安裝(zhuang)，電(dian)(dian)磁線圈絕(jue)緣等級為H級，可承受(shou)210bar壓力，防(fang)護等級IP67，IP69K，該(gai)型電(dian)(dian)磁鐵適用于(yu)工程環(huan)境(jing)。
主要技術參數
型號 | GP37-3-A |
適用環境溫度 (℃) | -20～+70 |
有效行程 (mm) | 2 |
全行程 (mm) | 2 |
建(jian)議使用行程范圍 (mm) | 0.5～1.5 |
額定吸力 (N) | 50 |
力滯環 (%) | ≤4 |
電流滯環 (%) | ≤3 |
重復精度 (%) | ≤2 |
電源電壓 (V) | 24 |
額定電流 (A) | 0.92 |
額定電阻(zu)20℃ (Ω) | 14.2 |
額定功率 (W) | 12 |

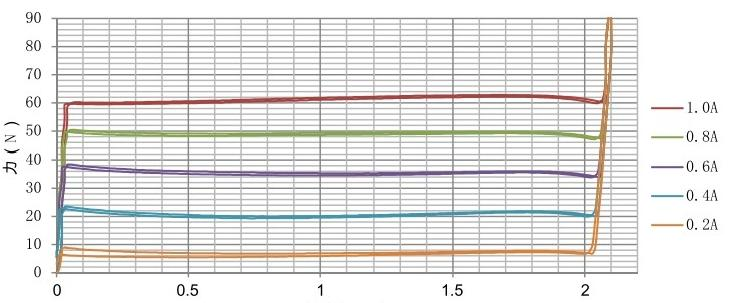

穩態行程-力特性曲線
24V 示例
位移(mm)

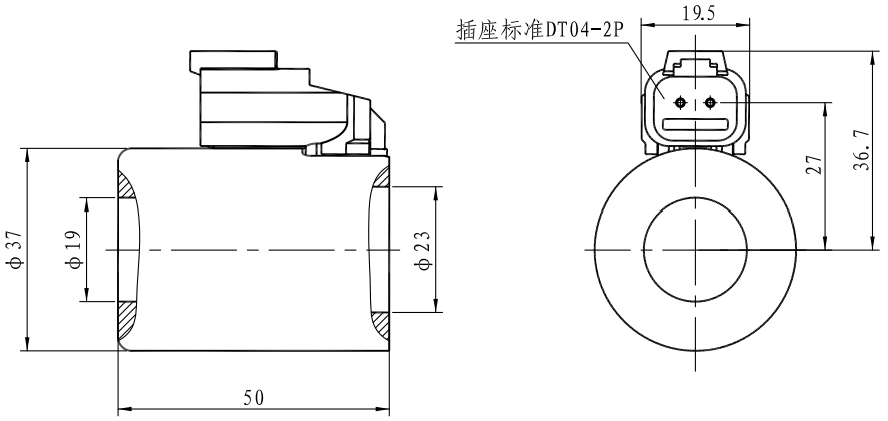

外形及安裝尺寸

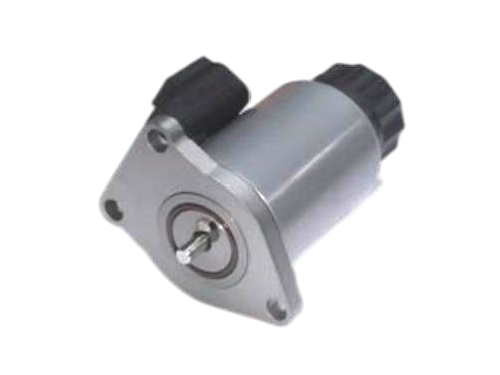

產品外形
線圈外形
磁芯管外形
使用注意事項
● 電磁鐵插(cha)座標(biao)準：DT04-2P。
● 電氣控(kong)制系統與電磁鐵(tie)(tie)連接(jie)部分之間應(ying)設(she)有(you)過(guo)流保(bao)護裝置，以免非正常情況下，燒(shao)毀(hui)電磁鐵(tie)(tie)及(ji)您的電控(kong)元件。
● 液(ye)壓系(xi)統工(gong)作介質為(wei)礦物油，磷酸脂油。
● 電(dian)磁(ci)鐵為連續(xu)工作制。
樣本說明
● 對超出本樣本要求的應用場(chang)合，請詢問本公司。
● 特性(xing)曲線僅供參考(kao)。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
