用途：
本系(xi)列產品(pin)是礦用(yong)澆封型防爆(bao)雙(shuang)頭比(bi)(bi)例(li)(li)(li)電(dian)磁鐵，可(ke)在含有煤礦瓦斯氣體I類爆(bao)炸氣體環境中(zhong)使用(yong)，由(you)直流(liu)12V/24V電(dian)源驅動，與比(bi)(bi)例(li)(li)(li)控制放大器配套使用(yong)，共同作(zuo)用(yong)于HAWE型負載敏感比(bi)(bi)例(li)(li)(li)多(duo)路閥。在額(e)定(ding)(ding)行(xing)(xing)程(cheng)及(ji)額(e)定(ding)(ding)電(dian)流(liu)范(fan)圍(wei)(wei)內(nei)，其輸出力及(ji)位移與輸入電(dian)流(liu)成比(bi)(bi)例(li)(li)(li)，輸出力在額(e)定(ding)(ding)行(xing)(xing)程(cheng)內(nei)恒定(ding)(ding)不變，輸入電(dian)流(liu)在額(e)定(ding)(ding)范(fan)圍(wei)(wei)內(nei)的無(wu)級調節(jie)，可(ke)實現液壓系(xi)統執行(xing)(xing)機(ji)構在額(e)定(ding)(ding)范(fan)圍(wei)(wei)內(nei)的無(wu)級調速、換向和遠程(cheng)控制。
主要技術參數
型號 | DTEBL21I類 | |
適(shi)用環境溫度 (℃) | -20～+40 | |
額定電壓 (V) | 24 | 12 |
有效行程 (mm) | 1.2 | |
全行程 (mm) | ≥1.7 | |
額定吸力 (N) | 21 | |
力滯環 (%) | ≤3 | |
電流滯環 (%) | ≤6.5 | |
重復精度 (%) | ≤1 | |
額定電流 (A) | 0.63 | 1.33 |
*大電流 (A) | 0.63 | 1.33 |
額定電(dian)阻20℃ (Ω) | 27 | 6 |
額定功率 (W) | 10.7 | 10.7 |
*大功率 (W) | 15 | 15 |

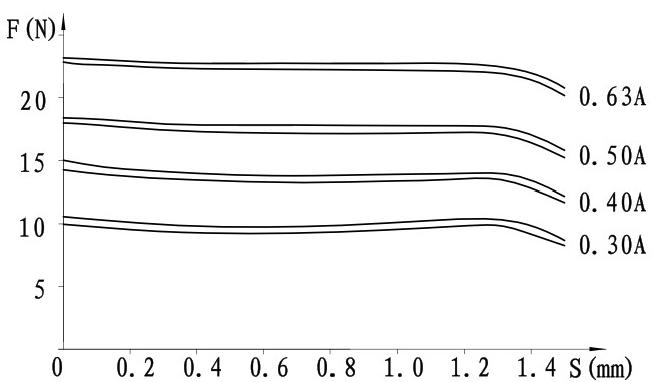

位移力特性曲線

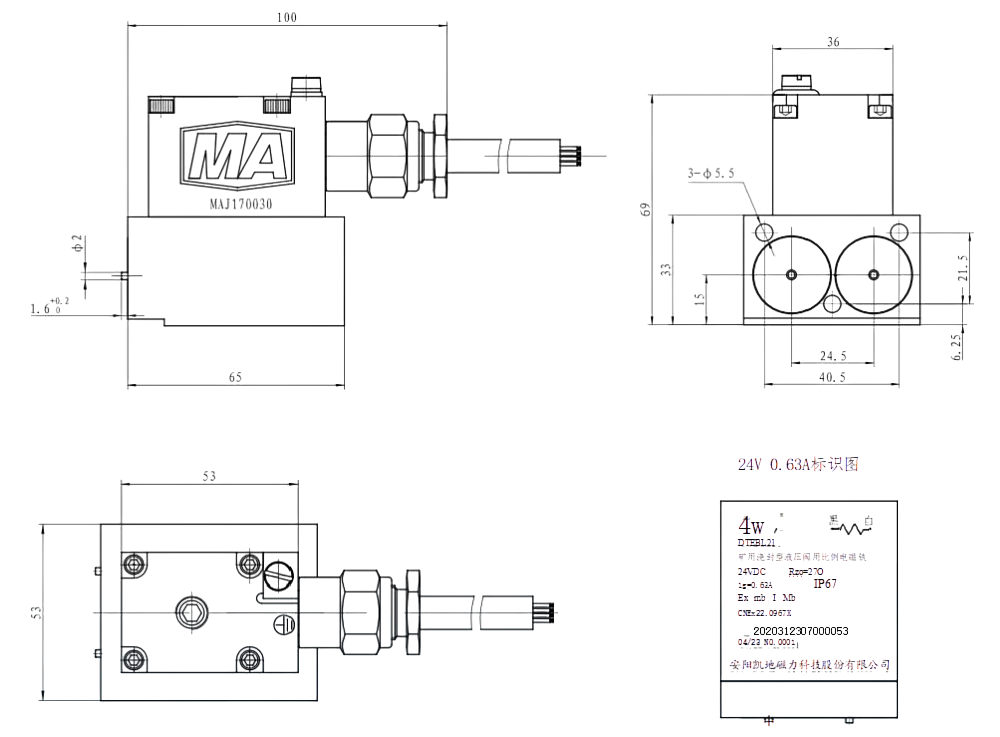

外形及安裝尺寸
使用注意事項
● 電(dian)磁鐵電(dian)纜(lan)長度可定制，*常見電(dian)纜(lan)長度為10米。
● 電氣(qi)控制系(xi)統與電磁(ci)鐵連接部(bu)分之(zhi)間應設有過(guo)流保護裝置(zhi)，以免非正(zheng)常情況下，燒毀電磁(ci)鐵及您的電控元件。
● 液壓系統工(gong)作介質為礦(kuang)物油(you)，磷酸脂油(you)。
● 電磁鐵為連續工作制。
樣本說明
● 對(dui)超出本樣本要求的應用場(chang)合，請詢問公司。
● 特性(xing)曲線僅供(gong)參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
