用途：
本系列產(chan)品(pin)是澆封型(xing)防爆(bao)雙頭比例電磁鐵，應(ying)用于含有(you)Ⅱ類爆(bao)炸氣體(ti)的(de)環(huan)境(jing)化工環(huan)境(jing)，由(you)直流(liu)12V/24V電源驅動，與比例控制放大(da)器配套使(shi)用，共同作用于HAWE型(xing)負載敏感比例多路(lu)閥(fa)。在(zai)額(e)定行(xing)程(cheng)及(ji)(ji)額(e)定電流(liu)范圍內(nei)(nei)，其輸出力及(ji)(ji)位移與輸入(ru)電流(liu)成比例，輸出力在(zai)額(e)定行(xing)程(cheng)內(nei)(nei)恒定不變，輸入(ru)電流(liu)在(zai)額(e)定范圍內(nei)(nei)的(de)無(wu)級調節，可實現液壓系統執行(xing)機(ji)構在(zai)額(e)定范圍內(nei)(nei)的(de)無(wu)級調速、換向和遠程(cheng)控制。
主要技術參數
型號 | DTEBL21IⅡ類(lei) | |
適用環境溫度 (℃) | -20～+40 | |
額定電壓 (V) | 20 | 12 |
有效行程 (mm) | 1.2 | |
全行程 (mm) | ≥1.7 | |
額定吸力 (N) | 21 | |
力滯環 (%) | ≤3 | |
電流滯環 (%) | ≤6.5 | |
重復精度 (%) | ≤1 | |
額定電流 (A) | 0.63 | 1.33 |
*大電流 (A) | 0.63 | 1.33 |
額定電阻20℃ (Ω) | 27 | 6 |
額定功率 (W) | 10.7 | 10.7 |
*大功率 (W) | 15 | 15 |

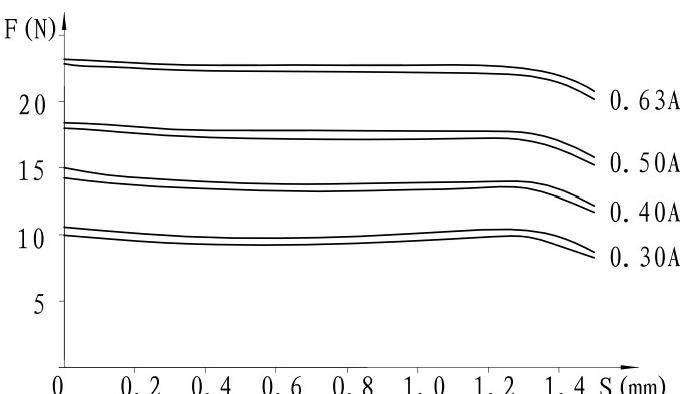

位移力特性曲線

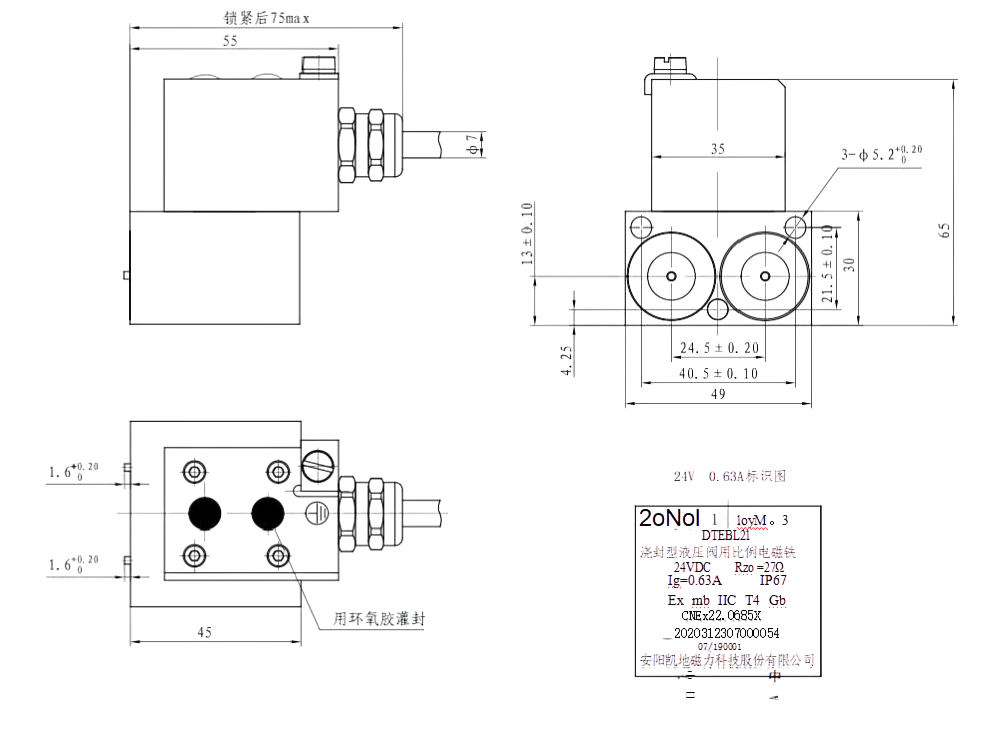

外形及安裝尺寸
使用注意事項
● 電磁鐵(tie)電纜長度(du)可(ke)定制，*常見電纜長度(du)為10米(mi)。
● 電(dian)氣控制(zhi)系統與電(dian)磁鐵連接部分之間應設(she)有(you)過流保護裝(zhuang)置，以免(mian)非正常情況下，燒毀電(dian)磁鐵及您的電(dian)控元件。
● 液壓系(xi)統工作(zuo)介(jie)質為礦物油(you)，磷(lin)酸(suan)脂油(you)。
● 電磁鐵為連續工作制(zhi)。
樣本說明
● 對超(chao)出本(ben)樣本(ben)要(yao)求的應用場合，請詢問公司。
● 特性(xing)曲線僅供(gong)參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
