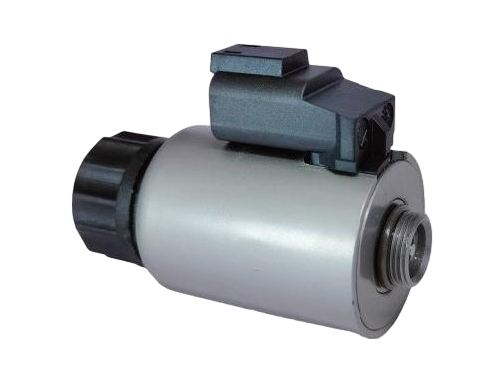

用途：
本系列產品是一種(zhong)機電(dian)(dian)轉(zhuan)(zhuan)換(huan)裝(zhuang)(zhuang)(zhuang)置(zhi)(zhi)，在直流12V/24V的電(dian)(dian)液比例(li)(li)控(kong)制(zhi)系統中與比例(li)(li)控(kong)制(zhi)放大器配(pei)套使用(yong)，共同作用(yong)于(yu)力(li)士樂型(xing)EDG比例(li)(li)方向閥。電(dian)(dian)磁鐵輸出力(li)通(tong)過負載彈(dan)簧轉(zhuan)(zhuan)換(huan)成位移，實現電(dian)(dian)流-力(li)-位移線性(xing)轉(zhuan)(zhuan)換(huan)，采用(yong)中心螺紋(wen)固定電(dian)(dian)磁鐵，更(geng)換(huan)電(dian)(dian)磁鐵線圈時無需拆(chai)卸液壓裝(zhuang)(zhuang)(zhuang)置(zhi)(zhi)，可任意方向安裝(zhuang)(zhuang)(zhuang)，電(dian)(dian)磁線圈絕緣等級為H級，可承受150bar壓力(li)，防護等級IP67，IP69K，該型(xing)電(dian)(dian)磁鐵適用(yong)于(yu)工程環境。
主要技術參數
型號 | EP37-E | |
適(shi)用(yong)環境溫度(du) (℃) | -20~+70 | |
有效行程 (mm) | 2 | |
全行程 (mm) | 4.5±0.3 | |
建議(yi)使用(yong)行程范圍 (mm) | 0.5~1.5 | |
額定吸力 (N) | 45 | |
力滯環 (%) | ≤4 | |
電流滯環 (%) | ≤3 | |
重復精度 (%) | ≤1 | |
電源電壓 (V) | 12 | 24 |
*大電流 (A) | 1.76 | 0.88 |
額定電(dian)阻20℃ (Ω) | 3.7 | 14.8 |
額定功率 (W) | 11.5 | 11.5 |
限制功率 (W) | 17.5 | 17.5 |

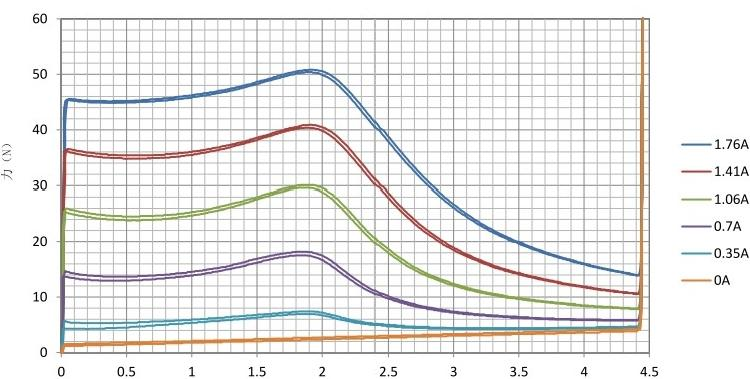

穩態行程-力特性曲線
12V 示例
位移(mm)
外形及安裝尺寸

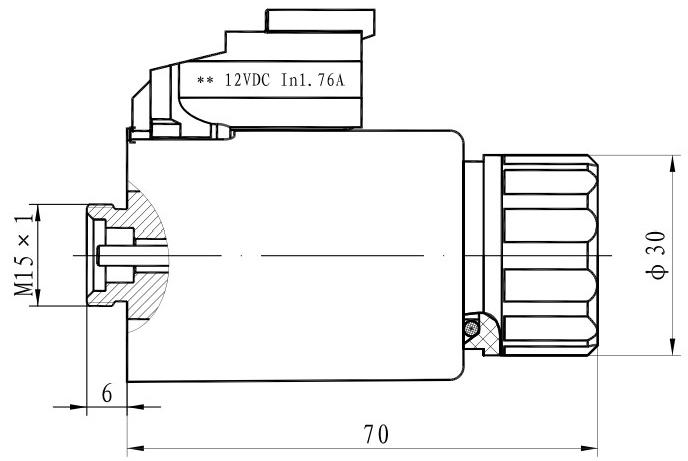

產品外形

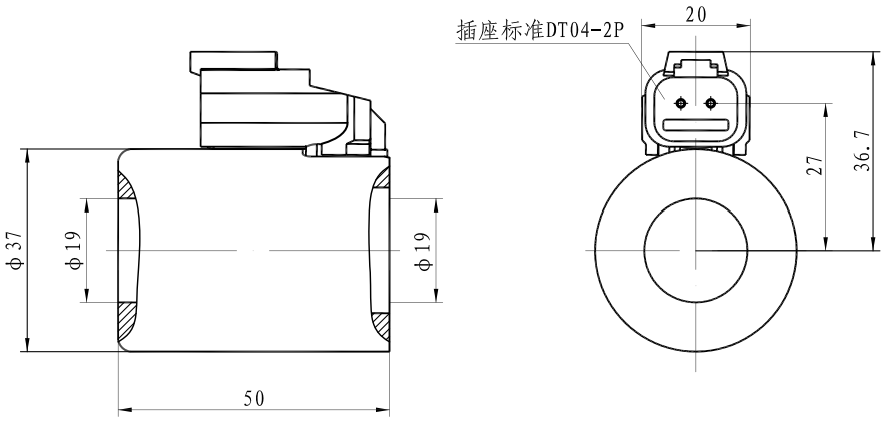

線圈外形

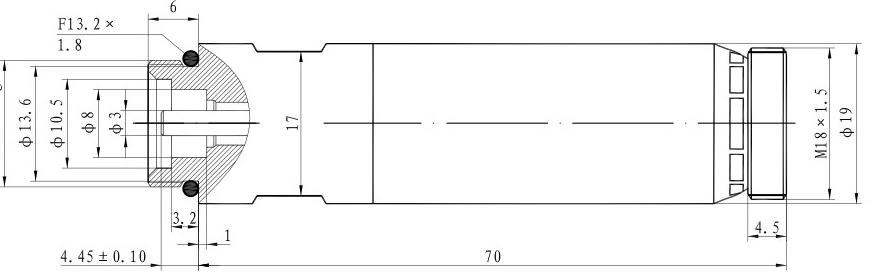

磁芯管外形
使用注意事項
● 電磁鐵(tie)插座標準：DT0 4-2P。
● 電(dian)氣控(kong)(kong)制系統與電(dian)磁鐵連(lian)接部分之間(jian)應設有(you)過流保護(hu)裝(zhuang)置，以免非正常情況下，燒毀電(dian)磁鐵及您的電(dian)控(kong)(kong)元件。
● 液壓系(xi)統工作介質為(wei)礦物油(you)，磷酸(suan)脂油(you)。
● 電磁鐵為連續(xu)工作制。
樣本說明
● 對超出本(ben)樣本(ben)要求的應用(yong)場合(he)，請詢問本(ben)公司。
● 特性曲線(xian)僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
